Pysähdyksen takana oleva tiede: Syvä sukellus autoteollisuuden jarrutyyneen tekniikkaan

1. Ydintoiminto ja komponentit:

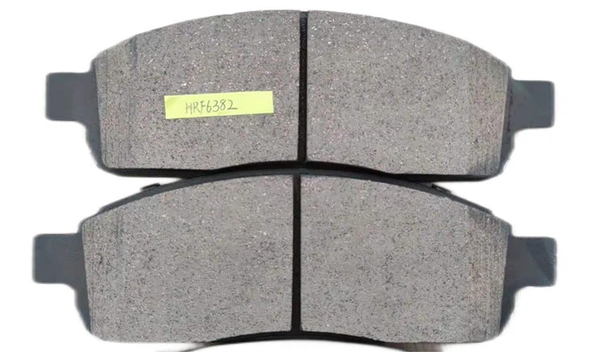

Jarrutyynykokoonpano koostuu kahdesta pääosasta:

Kitkamateriaali: Roottoria painetun kulutuslohko. Tämä kompleksi komposiittiseos määrittää tyynyn suorituskykyominaisuudet (kitkataso, kulumisnopeus, melu, pöly).

Talekevy (teräskenkä): Tarjoaa rakenteellisen eheyden, siirrot puristusvoiman paksuus männästä tasaisesti kitkamateriaaliin ja sisältää usein ominaisuuksia melun vähentämiselle (välilevyt, vaimennuspinnoitteet).

2. kitkamateriaalimatriisi:

Kitkamateriaali on huolellisesti suunniteltu komposiittiseos, joka yleensä käsittää:

Vahvistuskuidut: Tarjoa rakenteellista lujuutta ja eheyttä (esim. Teräs, aramid/kevlar, lasi, hiili, keraamiset kuidut). Tyyppi ja määrää huomattavasti iskunvahvuus, melun taipumus ja lämmönjohtavuus.

Kitkamuuntajat: Määritä kitkakerroin (μ) - pysäytysvoiman suhde kiinnitysvoimaan. Näitä ovat metalliset hiukkaset (kuten teräs, rauta), hioma (kuten alumiinioksidi, piidioksidi) ja voiteluaineet (kuten grafiitti, cashew -pöly). Näiden tasapainottaminen luo halutun kitkakäyrän (kuinka μ muuttuu lämpötilan, paineen, nopeuden) kanssa.

Täyteaineet: Ohjauskustannukset, tiheys, lämpöominaisuudet ja valmistettavuus (esim. Bariitit, kalsiumkarbonaatti, kumihiukkaset).

Sideaineet: Lämpökovettuvat hartsit (pääasiassa fenolihartsit), jotka pitävät kaikki komponentit yhdessä äärimmäisen lämmön ja paineen alla valmistuksen ja käytön aikana.



3. Suurimmat kitkamateriaalityypit:

Ei - asbesti orgaaninen (Nao): Käytä ensisijaisesti orgaanisia kuituja (aramidi, lasi), täyteaineita, hartsia ja kitkanmuokkauksia, kuten kumi ja grafiitti. Plussat: Hiljainen, sileä kihlo, matala roottorin kuluminen, matala pöly (erityisesti modernit formulaatiot). Miinukset: Alempi korkea - Lämpötilan haalistumiskestävyys kuin puoliksi - metalliset, korkeammat kulumisnopeudet vakavissa olosuhteissa. Yleinen henkilöautoissa, erityisesti OE.

Semi - Metallic: Sisältää 30-65% metallipitoisuutta (teräs, rauta, kupari-vaikka kupari on asteittainen) sekoitettuna grafiittivoiteluaineille ja hartsin sitoville täyteaineille. Plussat: Erinomainen lämmön hajoaminen, korkea haalistumiskestävyys, hyvä kestävyys raskaiden kuormitusten/korkeiden lämpötilojen alla. Miinukset: Voi olla meluisa, tuottaa enemmän pölyä, aiheuttaa lisääntynyttä roottorin kulumista, voi vaatia korkeampaa poljimen ponnistelua kylmänä. Yleinen suorituskykyajoneuvoissa, kuorma -autoissa, maastoautoissa.

Keraaminen: Hyödynnä keraamisia kuituja, ei - rauta -täyttömateriaaleja, sidontahartsia ja usein upotettuja kuparia tai muita ei - teräsmetallihiukkasia (kohdat rajoitukset). Plussat: Erittäin matala pöly (usein valkoinen/ruskea), erittäin hiljainen käyttö, vakaa suorituskyky laajalla lämpötila -alueella, alhainen roottorin kuluminen. Miinukset: Voi olla kalliimpi, voi olla hiukan alhaisempi "kylmä purema" kuin muut tyypit, vähemmän aggressiivinen alkuperäinen purema kuin joillakin korkealla - suorituskykytyynyillä. Hallitseva premium -OE ja jälkimarkkinoiden korvaaminen.

Matala - Metallinen NAO: ali - NAO-tyyppi, joka sisältää pieniä määriä (10 - 30%) pehmeitä teräskuituja tai muita metallia lämmönsiirron ja haalistumisen vastuskyvyn parantamiseksi ilman kohinan/pölypohjaisia ​​puoliksi metallien kohinaa.

4. Tärkeimmät suorituskykyominaisuudet:

Kitkakerroin (μ): pysäytysvoiman mitta. Luokiteltu SAE J 866 -standardit (esim. "EF" normaalille henkilöautoille, "GG" korkealle - suorituskyky). Korkeampi μ tarjoaa enemmän pysäytysvoimaa, mutta voi vaikuttaa modulointiin.

Haalistuvan vastus: Kyky ylläpitää tasaista kitkaa lämpötilojen noustessa dramaattisesti toistuvien kovien pysäkkien aikana. Semi - metallinen ja keraaminen yleensä erinomainen tässä.

Kulutusnopeus: Kuinka nopeasti tyynymateriaali kuluu. Materiaalityyppi, ajotyyli ja ajoneuvon paino vaikuttaa. Keraamisilla tyynyillä on usein pisin elämä.

Melu (NVH): Jarrujen huutaminen, valitus tai tuomari. Ohjattu takalevyllä pad -formulaatiolla, välilevyillä, paikkoilla/pamfereilla ja vaimennuspinnoitteilla. Keraamiset ja edistyksellinen NAO ovat tyypillisesti hiljaisimpia.

Pölyn lähtö: Jarrutuksen aikana syntyneiden roskien määrä ja tyyppi. Keraamiset tyynyt tuottavat vähiten huomattavan (kevyt - värillinen) pöly.

Roottorin kuluminen: Jotkut tyynymateriaalit ovat hankaavampia kuin toiset. Keraamiset ja NAO ovat yleensä roottorilla lempeämpiä kuin puoliksi - metallit.

Kylmä purema: Alkuperäinen pysäytysteho, kun jarrut ovat kylmiä. Tärkeä turvallisuuden kannalta normaalin ajamisen yhteydessä. Jotkut korkeat - lämpötilakeskeiset tyynyt uhraavat tämän hieman.

5. Valmistusprosessi:

Jarrutyynyt valmistetaan pääasiassa puristusmuovan kautta:

1. Sekoittaminen: Tarkat määrät raaka -aineita sekoitetaan.

2.

3. Muovaus: Pre - -muodot (tai löysä sekoitus) asetetaan lämmitettyihin muotteihin taustalevyn kanssa. Korkea paine ja lämpötila (300-400 astetta F+) parantavat hartsia sitomalla kitkamateriaalin levyyn.

4. Lämpökäsittely (posti - kovetus): tyynyjä leivotaan hartsin parantamiseksi ja materiaalin vakauttamiseksi.

5. Viimeistely: Tyynyt ovat jauhetut tarkkoja mittoja, lisätään lähtö-/jakameria ja melun vähentämistä/pinnoitteita.

6. Laadunvalvonta: Mitat, leikkauslujuuden ja suorituskykyominaisuuksien tiukka testaus.

6. Testaus ja standardit:

Tyynyjen laaja testaus:

SAE J2522 / J2707 (AK Master Test): Teollisuus - Standard Dynamometrin testisekvenssi simuloi todellista - maailmanolosuhteita (haalistuminen, kuluminen, melu, palautus). Tulokset määrittelevät kitkaluokituksen ja suorituskyvyn.

Melun testaus: Dynamometri ja ajoneuvo - -tasotestaus kyykkyn tunnistamiseksi ja poistamiseksi.

Fysikaaliset ominaisuudet: Leikkauslujuus, puristuvuus, tiheys jne.

Ympäristötestaus: Korroosionkestävyys, kosteusaltistus.

7. Valintanäkökohdat:

Oikean tyynyn valitseminen sisältää tasapainottamisen:

Ajoneuvojen levitys: OE -tekniset tiedot ovat lähtökohta (paino, tarkoitettu käyttö).

Ajo -tyyli: työmatka vs. suorituskyvyn ajaminen vs. hinaus.

Prioriteetit: Pitkäikäisyys vs. suurin pysäytysteho vs. matala pöly/melu vs. kustannukset.

Ilmasto: Kylmä purema vs. haalistuvan resistenssitarpeet.

Määräykset: Kuparisisällön noudattaminen.

Päätelmä:

Jarrupalat ovat hienostunut sekoitus materiaalitiedettä ja tekniikkaa, joka on kriittinen ajoneuvojen turvallisuuden ja suorituskyvyn kannalta. Erilaisten kitkalaitostyyppien, niiden ominaisuuksien ja kaupan - off -arvojen ymmärtäminen on välttämätöntä tietoisen päätöksen - tekeminen, joko OEM -suunnitteluun, jälkimarkkinoiden korvaamiseen tai yksinkertaisesti arvostamaan ajoneuvosi turvallisesti ajoneuvoa tuottavia monimutkaisia ​​tekniikoita lukemattomia aikoja. Käynnissä oleva EVS: n ja ympäristövaltuutuksen ohjaama evoluutio varmistaa, että tämä kenttä pysyy autojen materiaalien kehittämisen kärjessä.
